Clones et cartes diverses

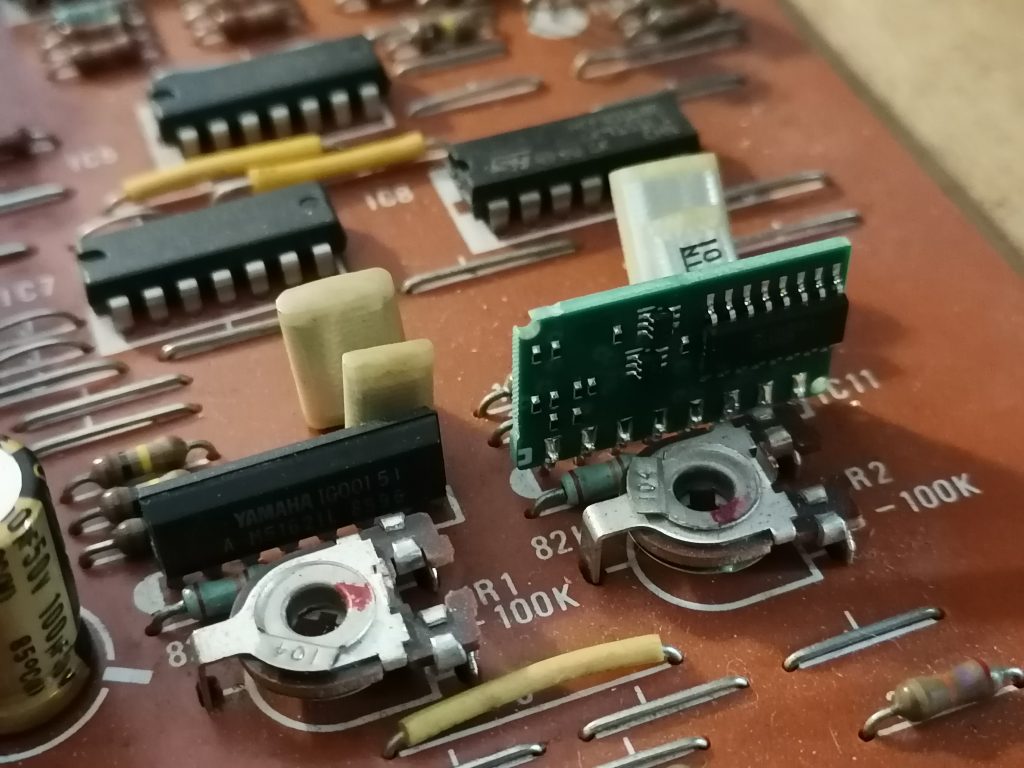

Clone IG00158 Yamaha (Waveshaper)
⬤ Actuellement en fabrication
Caractéristiques : Recréation du circuit Waveshaper IG00158 pour synthétiseurs YAMAHA. Taille et brochage identique au Circuit intégré original (DIP16).
Tarif : A venir
Carte Voix pour Oberheim OB-Xa
⬤ En stock
Caractéristiques : Reproduction de la carte Voice pour le Synthétiseur Oberheim OB-Xa. Strictement identique à l’originale, elle utilise les mêmes composants (se référer au Manuel de service Oberheim). La carte est livrée sans composants.
Tarif :
1 PCB : 20€ Net
4 PCB : 60€ Net
8 PCB : 100€ Net
Carte Contrôleur à Ruban pour Yamaha CS-50
⬤ En stock
Caractéristiques : Permet d’ajouter un contrôleur à ruban de type Softpot (Sparkfun )sur le CS-50 Yamaha qui en est dépourvu à l’origine. La carte utilise des composants très courants et facilement trouvables. Elle est livrée nue avec le schéma d’implantation et la liste des composants.
Tarif : 20€ Net (plus frais de port)
Carte VCO pour Syntex Welson
⬤ En stock
Caractéristiques : Reproduction de la carte VCO du Syntex Welson. Strictement identique à l’originale dans son design et sa taille, elle permet de remplacer cette dernière qui est notoirement fragile et vieillissant mal. La carte est livrée nue avec le schéma d’implantation et la liste des composants.
Tarif : 20€ Net (plus frais de port)
Carte KAS (Keyboard Assigner) pour YAMAHA CS-80/CS-60/CS-50
⬤ En stock
Caractéristiques : Reproduction de la carte KAS des synthétiseurs de la série CS Yamaha. Identique à l’originale dans son design et sa taille, elle permet de remplacer cette dernière sans modification. le boitier de certains composants difficiles a trouver a été remplacé par des références plus modernes, comme le CA3140N implanté en DIP8 (pour les puristes, le modèle CAN peut toujours être monté). La carte est livrée nue avec le schéma d’implantation et la liste des composants.
Tarif : 35€ Net (plus frais de port)
Carte SH (Sample & Hold) pour YAMAHA CS-80/CS-60/CS-50
⬤ En stock
Caractéristiques : Reproduction de la carte SH des synthétiseurs de la série CS Yamaha. Identique à l’originale dans son design et sa taille, elle permet de remplacer cette dernière sans modification. le boitier de certains composants difficiles a trouver a été remplacé par des références plus modernes, comme le CA3140N implanté en DIP8 (pour les puristes, le modèle CAN peut toujours être monté). La carte est livrée nue avec le schéma d’implantation et la liste des composants.
Tarif : 20€ net (plus frais de port)
Carte UNI-DET (Unisson & Detune) pour YAMAHA CS-80/CS-60/CS-50
⬤ Disponible en Avril 2024
Caractéristiques : Nouveau design de la carte SH pour les synthétiseurs Yamaha CS-50/CS-60/CS-80. Elle remplace la carte SH originale et ajoute deux nouvelles fonctions au synthétiseur :
– Un mode Unisson dynamique. 1 touche enfoncée déclenche les 8 voies, 2 touches enfoncées déclenchent 2 x 4 voies, etc. Au delà de 4 voies l’assignation des notes redevient « normale ».
– Un mode Detune qui permet un désaccord léger des 8 voies (entre 1 et 5%) qui donne un son ample et plein.
La carte UNI-DET se monte à la place de la carte SH originale. Elle est compatible avec l’interface MIDI pour CS-60 V1.3 et les futures interfaces pour CS-50 et CS-80. De part son design (DAC 16 bits 8 sorties), elle permettra, a terme, d’ajouter la fonction Autotune aux CS ainsi que les gammes microtonales programmables.
Tarif : NC pour le moment.
Carte PRG (Programmer) pour YAMAHA CS-60/CS-50
⬤ Disponible en Mai 2024
Caractéristiques : Carte originale pour CS-60 / CS-50 Yamaha. Elle ajoute la possibilité d’éditer les paramètres de chaque présélection du synthétiseur à la volée et de sauvegarder le résultat dans un des 28 slots de mémoires (2 banques de 14 mémoires patches). Le bloc de touches Presets de la façade est conservé afin de conserver l’aspect du synthétiseur, mais toute la partie mécanique (switches) est remplacé par un nouveau bloc électromécanique, alliant leds et switches tactiles et réalisé en impression 3D.
La carte PRG, de dimensions identiques aux autres cartes du CS, se monte dans le rack du CS-60 / CS-50, comme les cartes Interfaces MIDI, avec lesquelles elle est compatible.
La carte reconnait alors les Program Changes MIDI ainsi que le contrôle des paramètres du synthé par message System Exclusive et dans une seconde phase de développement la sauvegarde des mémoires patches, toujours par Sysex.
Tarif : NC pour le moment.
Clone VCA SSM2020 pour Prophet 5 rev2
⬤ Disponible
Circuit intégré de remplacement du VCA SSM2020. Fonctionne pour le Prophet 5 rev2 et probablement d’autres synthétiseurs. Attention, le VCA n’est pas équipé de l’entrée exponentielle (entrée linéaire uniquement).
Tarif : 15€ Net (plus frais de port)
Clone Diviseur d’Octave MM5823 pour Polymoog
⬤ Disponible
Circuit intégré de remplacement du diviseur d’octave MM5823 équipant le Moog Polymoog.
Tarif : 1€ Net le PCB, 10€ Net la version montée et testée. Remise sur quantité.
Clone VCF SSM2044
⬤ Disponible
Circuit intégré de remplacement du VCF SSM2044 équipé du circuit intégré SSI2144.
Tarif : 15€ Net (plus frais de port).
Carte MIDI 1 IN / 8 Thru
⬤ Disponible
PCB pour réaliser un boitier MIDI In vers 8 MIDI Thru. Notice de montage et nomenclature fournie.
Tarif : 10€ Net (plus frais de port).
